Antes de abrir cualquier software de diseño de PCB o colocar tu primer componente, es fundamental que entiendas cómo operan realmente los dispositivos electrónicos. No basta con conectar chips y resistencias, todo sistema electrónico es como una pequeña máquina organizada, donde cada bloque cumple una función específica y la correcta coordinación entre ellos determina si el producto final funcionará correctamente.
En este artículo aprenderás cómo se estructura un sistema electrónico desde el punto de vista funcional y cómo esta comprensión impacta directamente en la calidad final de tu PCB.
¿Qué es un sistema electrónico?
Un sistema electrónico es un conjunto de componentes interconectados que procesan energía e información bajo una lógica de control para cumplir una función específica.
Ejemplos comunes son:
- Relojes digitales
- Controles remotos
- Sensores electrónicos

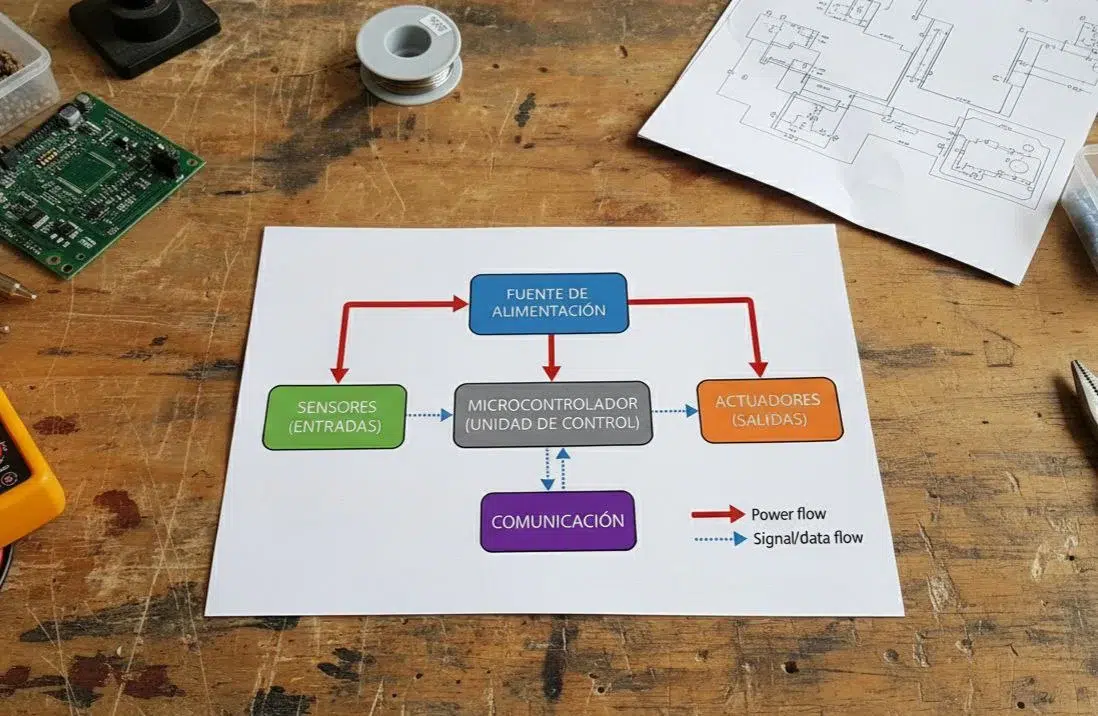

Aunque estos dispositivos tienen aplicaciones distintas, todos comparten una arquitectura básica de bloques funcionales similares:
- Fuente de alimentación: proporciona energía estable y adecuada a todo el sistema.
- Unidad de control: es el cerebro del sistema, normalmente un microcontrolador o microprocesador, encargado de tomar decisiones.
- Entradas o sensores: se utilizan para captar información del entorno, como temperatura, luz o posición.
- Salidas o actuadores: permiten al sistema interactuar con el mundo, encienden LEDs, activan motores o relés.
- Comunicación: son interfaces y señales eléctricas, digitales o analógicas, que permiten el intercambio estructurado de información entre los bloques del sistema.
Organización interna de una PCB: el papel del floorplanning
En una PCB, estos bloques mencionados no se colocan al azar. Cada componente tiene una ubicación estratégica definida durante el proceso de floorplanning o plano de disposición inicial. Algunas buenas prácticas son:
- La fuente de alimentación debe colocarse lo más cerca posible a los conectores de entrada de energía y separada de señales sensibles para minimizar ruido.
- Los sensores y entradas se deben agrupar para reducir la longitud de las pistas y mejorar la precisión de las mediciones.
- La unidad de control necesita un “terreno limpio” desde el punto de vista eléctrico y rutas cortas hacia los demás bloques funcionales.
Un buen diseño empieza en esta etapa conceptual. Antes de dibujar una sola pista, debes visualizar cómo fluye la energía y la información dentro del sistema. Esta organización inicial es clave para garantizar la integridad eléctrica, la eficiencia térmica y la funcionalidad del dispositivo.
Flujo de energía y señales en un sistema electrónico
Dentro de un sistema electrónico existen principalmente dos tipos de flujo:
- Corriente y voltaje: es la energía eléctrica que alimenta cada componente. Si este flujo falla, el sistema completo deja de funcionar.
- Señales digitales y analógicas: es la información que viaja entre los bloques del sistema. Por ejemplo, un sensor de temperatura entrega un voltaje que el microcontrolador interpreta para decidir si debe encender un ventilador.
Aquí es donde la planificación del diseño de la PCB cobra importancia. Pistas demasiado largas, mala referencia a tierra, ruido o interferencias pueden provocar que señales críticas se degraden o se corrompan. Por eso, comprender estos flujos antes de diseñar es esencial para evitar problemas desde el inicio.
Por qué entender el sistema es clave antes de diseñar una PCB
Muchos principiantes cometen el error de abrir KiCad, Eagle o Altium y comienzan a dibujar pistas sin una idea clara de cómo funcionará su sistema, y es normal, también me pasó, pero esto suele derivar en errores comunes como son:
- Rutas de señales demasiado largas o mal organizadas.
- Componentes críticos ubicados lejos de los bloques relacionados.
- Problemas de alimentación, ruido eléctrico y comportamientos inestables.
Cuando entiendes cómo fluye la energía y la información dentro de un sistema electrónico, puedes:
- Tomar decisiones de placement más inteligentes.
- Reducir problemas de interferencia y ruido.
- Minimizar la cantidad de prototipos fallidos y optimizar tiempo y recursos.
Conclusión: pensar antes de actuar
Un sistema electrónico no es solo un conjunto de componentes conectados, es una red organizada de energía, señales y control que debe funcionar de forma coordinada.
Antes de diseñar tu primera PCB:
- Visualiza los bloques funcionales
- Define claramente la alimentación, el control y las entradas y salidas
- Piensa en el recorrido de la energía y señales.
Dominar esta etapa conceptual es lo que diferencia a un principiante que simplemente “hace que funcione” de un diseñador que crea productos robustos, confiables y profesionales.
