¿Alguna vez abriste un dispositivo electrónico y te has preguntado cómo todos esos componentes se mantienen unidos y funcionan en armonía? El secreto no está solo en los chips y resistencias utilizadas, sino en el diseño de PCB realizado, esto es lo más importante en cualquier dispositivo electrónico moderno.
Si estás dando tus primeros pasos en el mundo de la electrónica y quieres pasar de los prototipos a productos finales profesionales, has llegado al sitio indicado. En este artículo, desglosaré los conceptos más básicos del diseño de PCB para que comprendas no solo qué es, sino por qué es tan crucial.
¿Qué es exactamente una PCB?
PCB son las siglas en inglés de Placa de Circuito Impreso (Printed Circuit Board). Esta son unas placas hechas de un material aislante, típicamente fibra de vidrio (FR-4), que tiene finas líneas de cobre adheridas a su superficie. Estas líneas son conocidas como trazas o pistas, y se encargan de conectar eléctricamente los componentes electrónicos entre sí, reemplazando el desorden de cables de un prototipo estándar.
Cuando inicié mis estudios, mi profesor me dijo que pensara en una PCB como si fuese el plano de una ciudad:
- Los componentes (microcontroladores, resistencias, conectores) son los edificios.
- Las pistas de cobre son las calles y carreteras que los conectan.
- Las vías (pequeños agujeros metalizados) son los túneles o pasos elevados que conectan diferentes niveles.
- Y la propia placa es el terreno sobre el que se construye todo.
Las Partes Indispensables de una PCB: debes conocer el Terreno
Para entender el diseño de PCB, primero debes familiarizarte con sus partes fundamentales:
- Sustrato (Base): Es el material aislante y rígido que da estructura a la placa. El FR-4 es el más común, pero existen flexibles (PCB flexible) y de alta frecuencia para aplicaciones específicas.
- Cobre (Capa Conductora): Una fina lámina de cobre laminada sobre el sustrato. Durante el proceso de fabricación, se elimina el cobre sobrante, dejando solo las pistas y áreas de conexión.
- Máscara de Soldadura (El color de la placa): Es esa capa de laca que cubre el cobre, normalmente verde, aunque puede ser de otros colores. Su función es evitar la oxidación y prevenir cortocircuitos al evitar que la soldadura se extienda donde no debe.
- Serigrafía (el texto visible): Es la impresión de letras, números y símbolos, de color blanco generalmente, sobre la máscara de soldadura. Esto permite identificar los componentes, sus valores y su orientación, por ejemplo: R1, C5, PIN 1, etc.

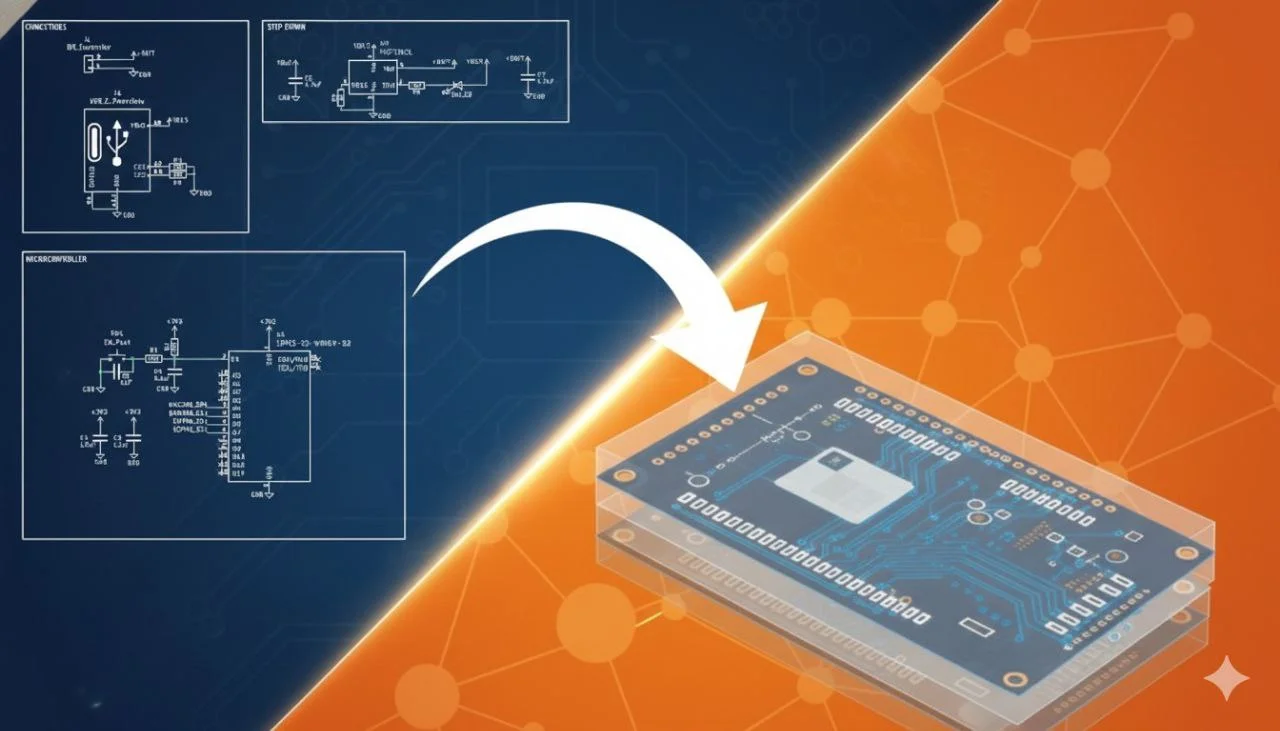

El Proceso de Diseño de PCB: Del Concepto a la Placa Física
Diseñar circuitos impresos no es solo dibujar líneas entre componentes. Es un proceso metódico que se puede resumir en estos 4 pasos clave:
- Esquemático: es el diagrama eléctrico de tu circuito. Aquí se define qué componentes usar y cómo se conectan entre sí eléctricamente. Es la parte lógica, aquí es crucial trabajar de en detalle, ya que cualquier error se replicará en la placa física.
- Diseño del Layout: aquí es donde el diseño de PCB se vuelve tangible. Tomas los componentes del esquemático y los colocas físicamente en el espacio de la placa, debes tener en cuenta la disposición y ubicación de los mismos para lograr un diseño eficiente. Por ejemplo, si colocas los componentes relacionados cercas unos de otros, reduces la longitud de las pistas. También debes considerar todo, la mecánica: cómo se fijará la placa en su carcaza, hasta la disipación de calor.
- Enrutamiento (Routing): Es el proceso de dibujar las pistas de cobre que conectarán los componentes según el esquemático. Los consejos más básicos son que: debes mantener las pistas de señales críticas (como relojes) lo más cortas posibles, debes usar anchos de pista adecuados para la corriente que circulará por ellas, y no dibujes pistas con ángulos de 90º. En futuros artículos los analizaremos en detalle.
- Generación de Archivos para Fabricación (Gerber, BOM, etc): una vez terminado el diseño, no se envían los archivos de tu software de diseño. En su lugar, generas un conjunto de archivos estándar llamados Gerbers, BOM, entre otros. Estos archivos son como los planos de impresión para el fabricante, que indican dónde va cada capa: cobre, máscara, serigrafía, orificio, componente, etc.
¿Por qué es tan importante un buen Diseño de PCB?
En el diseño de PCB la meta no es solo lograr que funcione, un diseño de calidad es la diferencia entre un producto fiable y uno problemático.
- Confiabilidad: Evita cortocircuitos y fallos prematuros.
- Rendimiento: Un mal diseño puede introducir ruido eléctrico, afectando una o más señales.
- Fabricabilidad: Un diseño con errores puede ser imposible o muy costoso de fabricar.
- Costo: Un diseño optimizado usa menos espacio y material, reduciendo costos.
Conclusiones
Para mí el diseño de PCB es una disciplina fascinante, que combina creatividad, lógica y mucha precisión. Es la base que transforma una idea electrónica abstracta en un producto tangible y funcional.
Dominar lo básico, como lo que hemos visto hoy, es el primer paso esencial. En futuros artículos, profundizaremos en cada una de estas etapas: cómo elegir el ancho de tus pistas, estrategias de enrutamiento avanzadas, gestión de la impedancia y mucho más.
¿Qué tema te gustaría que abordemos a continuación? ¿Tienes dudas sobre algún concepto básico? ¡Déjanos un comentario y hablemos de electrónica!
