Imagina poder montar un circuito en un protoboard, programar un Arduino y ver cómo tu LED parpadea en tiempo real, todo desde el navegador, sin gastar un céntimo en componentes ni instalar nada en tu ordenador. Eso es exactamente lo que ofrece Diode.
Diode es un simulador de circuitos electrónicos gratuito que funciona completamente en el navegador web. Su propuesta es diferente a la de la mayoría de simuladores: en lugar de trabajar con esquemáticos abstractos, construyes tus circuitos en un protoboard virtual en 3D, con componentes que se ven y se comportan como los reales.
En un momento en que Multisim Live ha anunciado su cierre definitivo para septiembre de 2026 y Tinkercad apenas actualiza sus funciones de circuitos, Diode emerge como una alternativa moderna y accesible para estudiantes, profesores, makers y cualquiera que quiera prototipar electrónica sin hardware físico.
Vamos a analizarlo en profundidad.
¿Qué es Diode y cómo funciona?

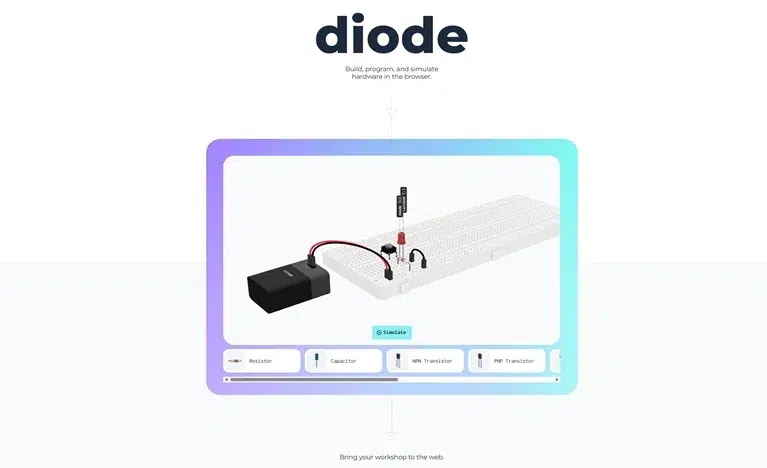

Diode — disponible en withdiode.com — es un simulador de hardware 3D que se ejecuta íntegramente en el navegador. No necesitas descargar ningún programa, instalar plugins ni configurar nada. Abres la web, te registras gratis y empiezas a construir.
La experiencia gira alrededor de un protoboard virtual en 3D. A diferencia de simuladores basados en esquemáticos (como CircuitLab o Falstad), Diode te muestra el circuito tal y como se vería en tu mesa de trabajo real. Los componentes tienen su forma física: las resistencias muestran bandas de colores, los LEDs se iluminan, los transistores tienen su encapsulado real, y el chip 555 se coloca sobre el protoboard exactamente como lo harías con tus manos.
Características principales
Biblioteca de componentes: Diode soporta resistencias, condensadores, transistores NPN y PNP, LEDs, el temporizador 555, interruptores táctiles, cables, motores y — lo más importante — el Arduino Uno. La biblioteca es enfocada y cubre los componentes más utilizados en proyectos educativos y de electrónica básica e intermedia.
Programación y simulación de Arduino: Aquí es donde Diode se diferencia de los simuladores puramente analógicos. Puedes escribir sketches de Arduino directamente en el navegador y simular su ejecución sobre un Arduino Uno virtual. El código interactúa con el circuito en tiempo real: pulsa un interruptor y observa cómo responde tu programa; modifica un componente y mira cómo cambia la salida.

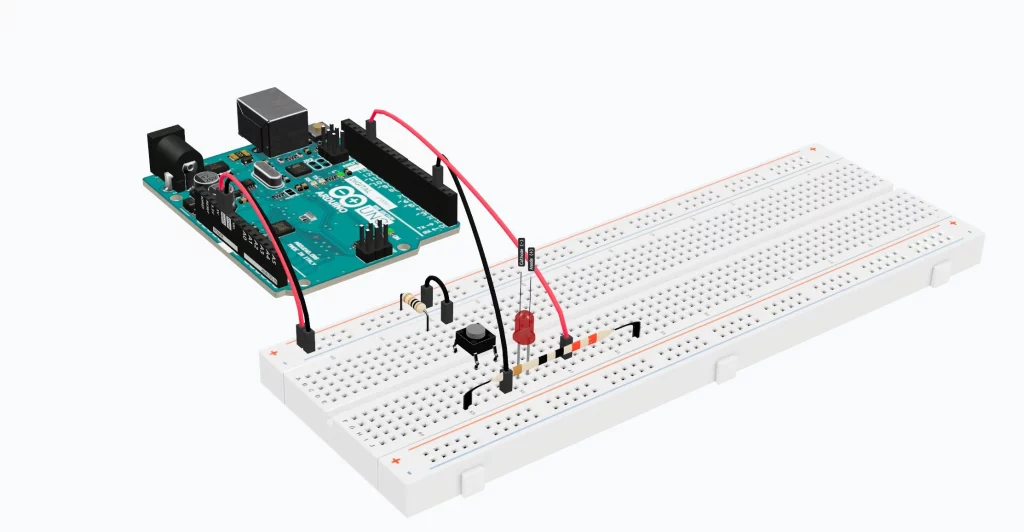

Simulación 3D en tiempo real: Al pulsar «Simulate», el circuito cobra vida. Puedes observar voltajes, corrientes y estados lógicos de forma visual. Los LEDs se encienden, los motores responden y los circuitos temporizados oscilan exactamente como lo harían en una mesa de trabajo real.
Proyectos de la comunidad: Diode incluye una sección «Explore» donde los usuarios comparten sus proyectos. Funciona como recurso de aprendizaje y galería de inspiración: puedes navegar proyectos de otros usuarios, hacer fork y modificarlos para experimentar.
Cero barreras de entrada: No hay software que instalar ni cuenta obligatoria para explorar (aunque necesitarás una gratuita para guardar proyectos). La interfaz carga rápidamente en cualquier navegador moderno. Esto es especialmente valioso en entornos educativos donde instalar software en los ordenadores del laboratorio suele ser complicado o imposible.
¿Para quién es Diode?
Estudiantes de electrónica e ingeniería
Ya sea que estés cursando tu primera asignatura de teoría de circuitos o trabajando en tu proyecto de fin de carrera, Diode te ofrece un entorno seguro para experimentar. Puedes practicar la polarización de un transistor NPN, construir un multivibrador astable con un 555, o prototipar una secuencia de LEDs controlada por Arduino sin quemar un solo componente.
La vista 3D del protoboard es especialmente valiosa para principiantes porque refleja la experiencia de construcción real. Cuando pases de Diode a un protoboard físico, ya entenderás cómo funciona la distribución.
Profesores y docentes STEM
Diode es gratuito, funciona en el navegador y no requiere intervención del departamento de informática. Los estudiantes pueden acceder desde cualquier dispositivo: Chromebooks, tablets, ordenadores de casa. Los profesores pueden compartir enlaces de proyectos como tareas, y los estudiantes pueden entregar sus circuitos como URLs.
Esto resuelve varios problemas crónicos en la enseñanza de electrónica: horas limitadas de laboratorio, componentes costosos, preocupaciones de seguridad con estudiantes jóvenes y la pesadilla logística de mantener equipos de laboratorio físicos.
Makers y entusiastas
Si eres de los que tiene una idea para un proyecto a medianoche pero tu banco de trabajo está en el garaje (o directamente no tienes uno), Diode te permite prototipar al instante. Valida tu concepto de circuito, prueba tu código Arduino y confirma tus elecciones de componentes antes de pedir nada.
Usuarios de Multisim Live buscando alternativa
Multisim Live — el popular simulador de circuitos online de NI — cierra definitivamente el 15 de septiembre de 2026. Las suscripciones mensuales terminan el 1 de agosto de 2026, y después del cierre no se garantiza el acceso a los diseños guardados. Miles de estudiantes y profesores están buscando alternativas.
Diode cubre esta necesidad de forma elegante para quienes necesitan simulación en el navegador con retroalimentación visual e interactiva. Aunque Multisim Live estaba más orientado a SPICE y al uso profesional, la fortaleza de Diode reside en su interfaz 3D intuitiva y su integración con Arduino, lo que lo hace posiblemente mejor para los usuarios educativos que formaban el público principal de Multisim Live.
Diode vs. la competencia: comparativa detallada
Para entender dónde encaja Diode, hay que compararlo con las alternativas principales.
Diode vs. Tinkercad Circuits
Tinkercad (de Autodesk) ha sido la recomendación por defecto para principiantes durante años. También ofrece vista de protoboard 3D y simulación de Arduino. Sin embargo, las funciones de circuitos de Tinkercad han recibido mínimas actualizaciones recientemente, y los usuarios reportan con frecuencia rendimiento lento y lag en la simulación.
Diode ofrece un concepto similar de protoboard 3D pero con una interfaz más moderna y enfocada. Tinkercad agrupa modelado 3D, bloques de código y circuitos en una sola plataforma, lo que resulta recargado cuando solo necesitas simular circuitos. El enfoque singular de Diode en simulación de hardware significa una experiencia más limpia y rápida.
Donde gana Tinkercad es en su enorme base de usuarios y su ecosistema de tutoriales. Donde gana Diode es en velocidad de interfaz, calidad de simulación y un enfoque centrado en la comunidad para compartir proyectos.
Diode vs. Wokwi
Wokwi es posiblemente el simulador de Arduino más avanzado disponible, soportando ESP32, STM32, Raspberry Pi Pico y más. Ofrece integración con VS Code, simulación en pipelines CI/CD y una enorme biblioteca de componentes.
Para desarrollo puro de Arduino con microcontroladores avanzados, Wokwi es difícil de superar. Pero Wokwi no es un simulador de protoboard visual — utiliza un diseño diagramático en lugar de un banco de trabajo 3D. Si quieres la experiencia de construir físicamente un circuito en un protoboard (algo invaluable para aprender), el enfoque 3D de Diode tiene una ventaja clara.
Diode vs. CircuitLab
CircuitLab es una herramienta profesional de captura de esquemáticos y simulación. Es excelente para ingenieros que necesitan análisis SPICE preciso, respuesta en frecuencia y modelado detallado de componentes.
Diode no compite a este nivel. CircuitLab es una herramienta profesional; Diode es una herramienta educativa y de prototipado. Si necesitas analizar la respuesta en frecuencia de una red de filtros, usa CircuitLab. Si quieres construir un circuito de LED parpadeante en un protoboard virtual y aprender cómo funcionan los transistores, usa Diode.
Diode vs. Falstad
El simulador Falstad es un clásico querido por la comunidad: gratuito, rápido y funcionando en el navegador desde principios de los 2000. Su punto fuerte es la visualización animada del flujo de corriente sobre esquemáticos.
Falstad opera enteramente en modo esquemático 2D. Es fantástico para entender teoría de circuitos a nivel conceptual pero no te enseña cómo construir circuitos físicamente. Diode cierra esta brecha mostrándote cómo se ve realmente el circuito sobre un protoboard.
Cómo empezar con Diode: tutorial rápido
Paso 1: Accede al simulador
Navega a withdiode.com y haz clic en «Sign Up» (es gratis). También puedes explorar proyectos de la comunidad sin cuenta.
Paso 2: Coloca componentes
Selecciona componentes desde la barra lateral. Empieza simple: una batería, una resistencia y un LED. Arrástralos al protoboard virtual. Cada componente se ajusta a la cuadrícula del protoboard, tal como lo haría en la realidad.
Paso 3: Cablea todo
Usa la herramienta de cables para conectar componentes. Las conexiones internas del protoboard funcionan exactamente como uno real: las filas centrales están conectadas en grupos de cinco, y los raíles de alimentación recorren toda la longitud de la placa.
Paso 4: Simula
Pulsa el botón «Simulate». Si tu circuito está bien conectado, verás el LED encenderse. Ajusta el valor de la resistencia para ver cómo afecta al brillo del LED.
Paso 5: Añade un Arduino
Para proyectos más avanzados, coloca un Arduino Uno en el espacio de trabajo. Abre el editor de código, escribe un sketch sencillo de blink, y simula. El Arduino interactúa con el circuito en tiempo real.
Ideas de proyectos para probar en Diode
Aquí tienes algunos proyectos iniciales que demuestran las capacidades de la herramienta:
LED Blinker con Arduino: El clásico «Hola Mundo» de la electrónica. Programa el Arduino para alternar un LED encendido y apagado cada segundo. Perfecto para verificar que tu configuración funciona.
Multivibrador astable con 555: Construye un circuito oscilador clásico usando el chip temporizador 555. Observa cómo la salida pulsa encendiendo y apagando un LED. Experimenta con los valores de resistencia y condensador para cambiar la frecuencia.
Controlador de semáforo: Usa un Arduino con tres LEDs (rojo, amarillo, verde) para simular una secuencia de semáforo. Un gran proyecto para principiantes que enseña salidas digitales y temporización.
Circuito de conmutación con transistor: Usa un transistor NPN como interruptor para controlar un motor o LED desde un pin digital del Arduino. Esto enseña el concepto fundamental de amplificación con transistores.
Toggle con pulsador: Conecta un interruptor táctil a una entrada del Arduino y programa una función toggle: pulsa una vez para encender, pulsa de nuevo para apagar. Esto enseña debouncing y gestión de estados.
Puntos fuertes y limitaciones
Lo que Diode hace bien
La experiencia del protoboard 3D es el diferenciador más potente de Diode. Ningún otro simulador gratuito basado en navegador hace que la construcción de circuitos se sienta tan tangible. La integración con Arduino añade una dimensión de programación que los simuladores puramente analógicos no ofrecen. Y la barrera cero de instalación y coste significa que cualquiera puede empezar inmediatamente.
La sección de proyectos comunitarios añade valor educativo: poder ver, copiar y modificar proyectos reales acelera el aprendizaje de una forma que la documentación sola no puede lograr.
Limitaciones actuales
La biblioteca de componentes de Diode es más enfocada que la de competidores como Tinkercad o Wokwi. No encontrarás placas ESP32, pantallas OLED ni sensores como acelerómetros. Para proyectos que requieran componentes especializados, es posible que necesites complementar Diode con otra herramienta.
La plataforma sigue creciendo, lo que significa que la comunidad es más pequeña que la de Tinkercad o Wokwi. Menos proyectos para explorar y menos respuestas comunitarias cuando te atasques. Sin embargo, esto también significa que hay una oportunidad de ser un contribuidor temprano.
El análisis SPICE avanzado no está disponible. Si necesitas simulación precisa en el dominio de frecuencia o modelado detallado de transistores, esta no es la herramienta adecuada.
Veredicto: ¿deberías usar Diode?
Diode ocupa un punto intermedio muy interesante en el ecosistema de simuladores. Es más visual e intuitivo que herramientas basadas en esquemáticos como CircuitLab o Falstad, más enfocado que el enfoque todo-en-uno de Tinkercad, y más amigable para principiantes que la plataforma orientada a desarrolladores de Wokwi.
Usa Diode si:
- Estás aprendiendo electrónica y quieres construir circuitos visualmente en un protoboard 3D
- Enseñas electrónica y necesitas una herramienta gratuita, sin instalación, que tus estudiantes puedan usar desde cualquier dispositivo
- Quieres prototipar proyectos Arduino rápidamente antes de comprar componentes
- Estás migrando desde Multisim Live y necesitas una alternativa basada en navegador
- Valoras la simplicidad sobre una cantidad abrumadora de funciones
Considera alternativas si:
- Necesitas simulación de ESP32, STM32 o Raspberry Pi Pico (prueba Wokwi)
- Necesitas análisis SPICE profesional (prueba CircuitLab o LTspice)
- Necesitas capacidades de diseño de PCB (prueba EasyEDA)
Para cualquiera que se esté adentrando en el mundo de la electrónica — o que enseñe a otros a hacerlo — Diode es uno de los mejores puntos de partida disponibles en 2026. Y como es gratuito y funciona en tu navegador, la única inversión necesaria es tu curiosidad.
Prueba Diode gratis en withdiode.com
Preguntas frecuentes sobre Diode
¿Es Diode completamente gratuito?
Sí. Diode es gratuito con una interfaz basada en navegador. Puedes registrarte sin coste para guardar y compartir proyectos.
¿Necesito instalar algo para usar Diode?
No. Diode funciona íntegramente en tu navegador web. No se necesitan descargas, plugins ni extensiones.
¿Puedo simular código Arduino en Diode?
Sí. Diode soporta simulación de Arduino Uno. Puedes escribir sketches en el editor integrado y simular su interacción con el circuito en tiempo real.
¿Qué componentes soporta Diode?
Diode incluye resistencias, condensadores, transistores NPN y PNP, LEDs, motores, el temporizador 555, interruptores táctiles, cables, protoboards y placas Arduino Uno.
¿Es Diode un buen reemplazo para Multisim Live?
Para uso educativo y de aficionados, sí. La simulación 3D gratuita en navegador de Diode cubre las necesidades de prototipado visual en las que muchos usuarios de Multisim Live confiaban. Para análisis SPICE profesional, quizás quieras considerar NI Circuit Design Suite para escritorio o LTspice.
¿Puedo usar Diode en un Chromebook o tablet?
Sí. Como Diode funciona en el navegador, es compatible con Chromebooks, iPads, tablets Android y cualquier dispositivo con un navegador web moderno.
¿Cómo se compara Diode con Tinkercad para simulación de circuitos?
Ambos ofrecen vistas de protoboard 3D y soporte para Arduino. Diode está más enfocado en simulación de circuitos específicamente, mientras que Tinkercad incluye modelado 3D y programación por bloques. Diode tiende a ofrecer una experiencia más rápida y directa para trabajo puro de circuitos.
¿Diode funciona en español?
La interfaz de Diode está actualmente en inglés, pero su uso es intuitivo y visual, por lo que la barrera idiomática es mínima. Los nombres de componentes (resistor, LED, capacitor) son universales en electrónica.
